6005型合金是一類較為年輕的合金，老大1962年才問世，經(jīng)過54年的繁衍，現(xiàn)在已形成一個有7個成員的家族，6305合金年輕，2012年才在美國鋁業(yè)協(xié)會公司注冊。
（6005型合金化學(xué)成分）
6005合金廣泛用于擠壓通用鋁材，凡要求材料的強度比6063型合金大的擠壓型材及管材都可用此合金生產(chǎn)，與6063合金一樣，它們都是純Al-Mg-Si系合金，除Mg與Si外，不含其他合金化元素，Mg2Si是其惟一的強化相，Mg與Si全部形成Mg2Si。有極優(yōu)秀的可擠壓性能和低的淬火敏感性，可進(jìn)行擠壓機在線淬火，壁厚≤3mm的材料可以風(fēng)冷淬火。它們的另一突出優(yōu)點是有光潔的表面，容易陽極氧化與著色。6005合金當(dāng)前廣泛用于擠壓梯子、輪椅、電視天線、臺架之類產(chǎn)品的型材與管材，不過應(yīng)注意的是，不可用6005合金制造承受沖擊負(fù)載結(jié)構(gòu)。
化學(xué)成分

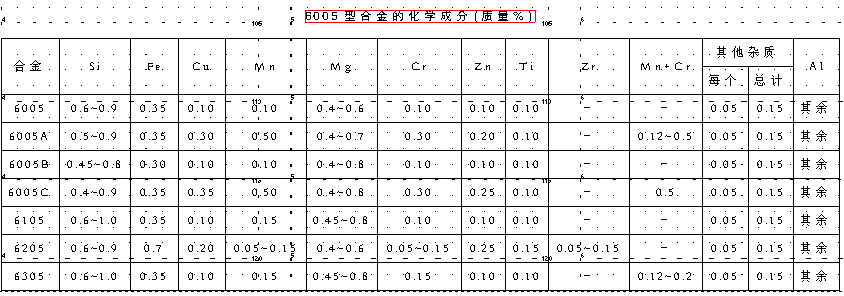

6005型合金是一類較為年輕的合金，老大1962年才問世，經(jīng)過54年的繁衍，現(xiàn)在已形成一個有7個成員的家族，6305合金年輕，2012年才在美國鋁業(yè)協(xié)會公司注冊。在這7個合金中，有4個是美國合金：6005合金（1962年），6105合金（1965年），6205合金（1970年），6305合金（2012年）；1個法國合金6005A（1972年），1個荷蘭合金6005B（1989年），1個日本合金6005C（2005年）。它們的化學(xué)成分見表。
力學(xué)性能
不同狀態(tài)的低力學(xué)性能：T1材料的抗拉強度Rm =172N/mm2，屈服強度Rp0.2=103N/mm2；T5狀態(tài)的Rm =262N/mm2，Rp0.2=241N/mm2；T1狀態(tài)材料的伸長率A=16%，T5狀態(tài)的8%~10%，視材料厚度而定。T5材料的抗剪強度205N/mm2，布氏硬度950N/mm2，正彈性模量69GN/mm2，循環(huán)次數(shù)5×108次時疲勞強度小值97N/mm2（摩爾型試驗）。
物理性能
6005型合金的密度2700kg/m3；液相線溫度654℃，固相線溫度607℃，20℃~100℃的平均線脹系數(shù)23.4μm/（m·k），25℃時T5材料的熱導(dǎo)率167W/（m·k）；20℃時T5材料的等體積電導(dǎo)率49%IACS，電阻率40nΩ·m。
工藝特性
6005型合金的退火溫度415℃，保溫2h~3h；固溶處理溫度547℃；人工時效溫度175℃/8h。6005型合金有良好的可擠壓性能，但擠壓速度應(yīng)比6063型合金的低一些，高抗壓速度不宜超過45m/min。型材與管材的成形性能良好，表面處理性能良好，抗腐蝕性能高，可在工業(yè)大氣與海洋氣氛條件下應(yīng)用，沒有應(yīng)力腐蝕與剝落腐蝕敏感性。
6205合金
由表中的數(shù)據(jù)可見，在合金成分中，6205合金是一個很有特性的合金，除主要合金元素Si、Mg與其他合金的相當(dāng)外，還含有少量的Mn、Cr、Zr，使它具有比其他“兄弟”更高與更全面的性能，它們可與Al形成Al6Mn、Al7Cr與Al3Zr，有一定強化作用，其T1狀態(tài)材料的抗拉強度Rm =262N/mm2，比6005合金的高52.3%；屈服強度Rp0.2=138N/mm2，比6005合金的高34%；伸長率A=19%，比6005合金高3個百分點。因而可用它軋制厚板、花紋板，擠壓可承受高沖擊載荷的材料。
6205合金20℃時的密度2700kg/m3；液相線溫度645℃，固相線溫度613℃，平均線脹系數(shù)23.0μm/（m·k），25℃時T1材料熱導(dǎo)率172W/（m·k），T5材料的188W/（m·k）；20℃時T1材料的等體積電導(dǎo)率45%IACS，T5材料的49%IACS，20℃時T1材料的電阻率37nΩ·m，T5材料的35nΩ·m，電阻溫度系數(shù)0.1nΩ·m/K。
6205合金的固溶處理溫度527℃，人工時效規(guī)范177℃/6h。
本文標(biāo)簽：6005合金 鋁擠壓 6305合金 化學(xué)成分 物理性能 鋁材
16系列
20系列
30系列
40系列
4080系列
45系列
50系列
60系列
80系列
90系列
100系列
輔助鋁型材
15系列
20系列
25系列
30系列
40系列
60系列
80系列
螺栓及螺母
專用連接件
角件
裝飾件
裝配件
支撐件
方管
矩形管
六角棒
鋁排
圓棒
角鋁
圓管
